一、小型微模塊產品概述

臺諾小型微模塊數據機房為了滿足IT機房基礎架構優化的需求,而推出的新一代小型IT機房整體解決方案。主要場景應用在金融網點、教育、中小微企業,政府、能源和大企業等行業分支機構。具有前瞻意識的企業認識到,不管著眼當前短期投資,還是放眼未來長期運營成本,高可靠的、高可用的智能型機柜式機房,是未來的趨勢。

臺諾小型微模塊

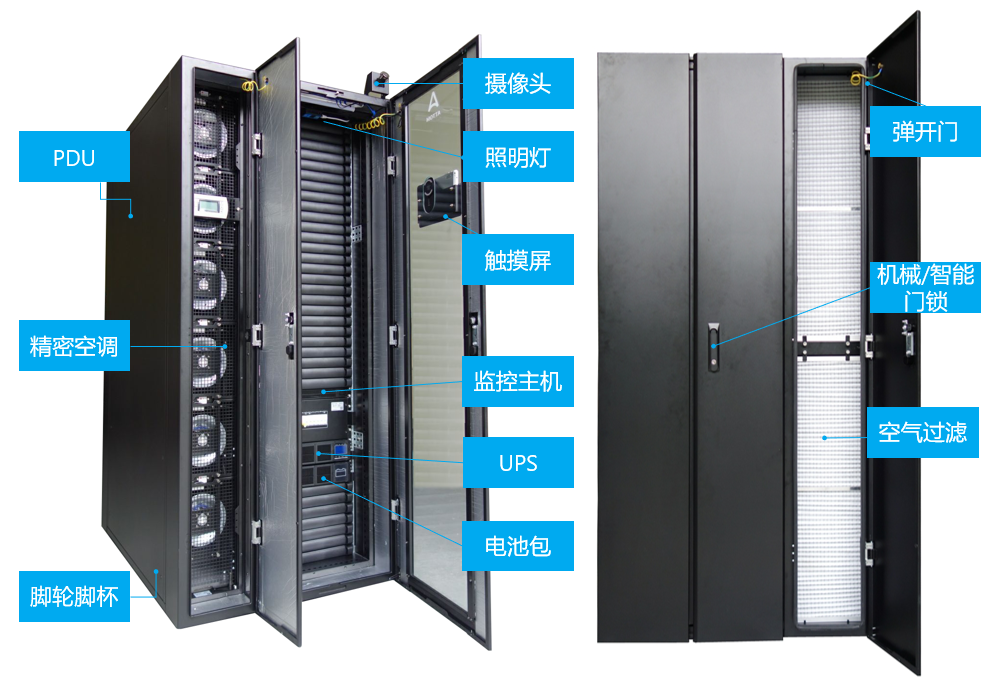

1- 小型微模塊產品組合

二、產品特點

1、快速部署

l 一體化設計的小型模塊化數據中心產品,集成了IT設備運行所需的主要物理基礎設施:機柜、UPS、蓄電池、配電、精密空調、動力環境監控、安防及消防等系統;

l 各部件/系統嚴格遵循國內外行業標準,采用模塊化設計,工廠內預安裝調試,現場即插即用,極大地縮短了業務上線周期。

l 一體化設備,網點變更調整可以直接進行整體移機,相比傳統機房更快速便捷。

2、管理簡化

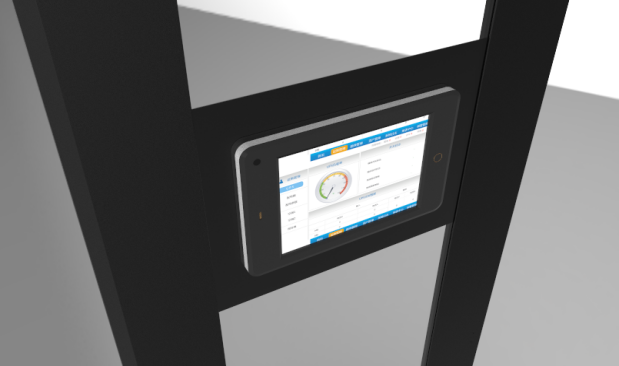

本地10英寸觸控大屏,關鍵設備運行情況全掌控,聲光、短信、郵件等多種告警途徑及時通告;

l 集中式監控平臺對各站點運行狀態、動力與環境狀態、能耗、安防等進行實時監控;強大的報表及事件追溯能力,實現對機房進行精細化管理;

l 滿足365天7×24小時無人值守要求,可遠程進行設備參數設置及其它調整,無需俱事親臨現場,最大限度降低IT部署及運營成本。

l 一站式售后服務,網點內部設備集中,設備維護、管理和故障響應由統一廠商進行集中化支持,免除使用后顧之憂。

3、安全可靠

l 全封閉微環境,對周邊環境依賴小,具有防塵、防噪等特性,降低環境污染,從而使IT設備故障率大幅度下降,生命周期延長50%以上;

關鍵設備采用UPS供電,支持N+1冗余設計,斷電后蓄電池持續供電,最大限度保障IT設備穩定連續運行;

l 完善的監控系統,具有多級自動報警功能,可隨時遠程了解機柜內的情況,提升機柜的防護能力;

l 緊急通風系統實現故障時自動開門散熱,從而保障應急處理、自動保護功能的實現;

l 可選配自動探測滅火系統,防止柜內火災帶來的損失。

l 可選配門禁系統,防止入侵破壞。

4、高效節能

l 整體設計為全封閉式結構,冷熱通道均密閉的方案,相比傳統開放式的制冷設計,無環境制冷負荷,制冷量需求降低30%以上;

l 將空調靠近熱源,更加精確的將冷氣流送向所需之處,避免局部熱點的產生;

空調采用最新的變頻壓縮機+EC風機技術,20%~100%之間無極調節冷量輸出,節能的同時還避免了機柜內溫濕度環境的大浮動波動,以免影響設備正常運行;

l 采用高效機架式高頻UPS,支持模塊化冗余擴容,彈性配置。

5、可擴展性

模塊化設計的各部件/系統,可根據用戶端負載量的增加隨時擴展,滿足“搭積木式”的設計理念。


三、各子系統產品介紹

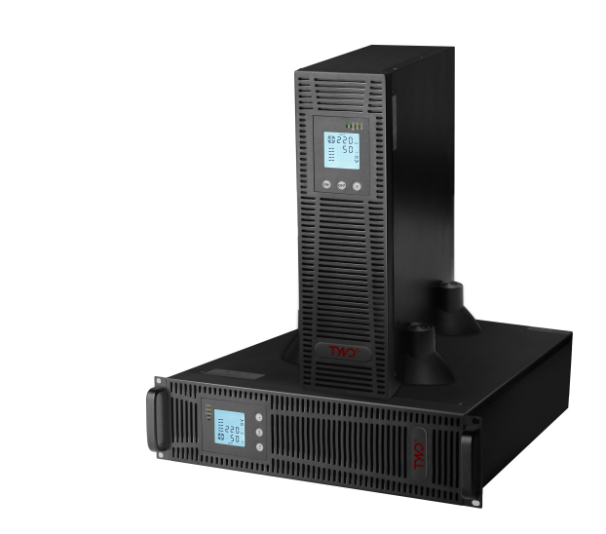

1. ups電源


2. 配電系統

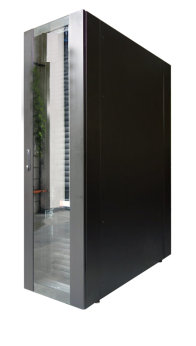

3. 機柜系統



4. 制冷系統

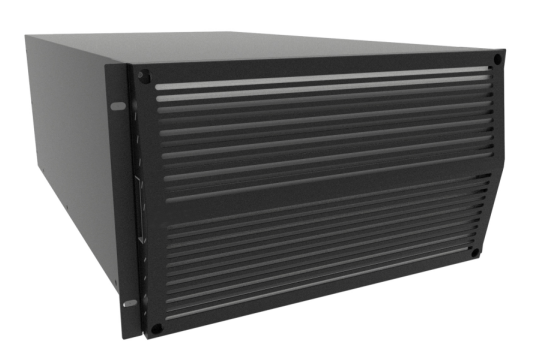

機架式空調:

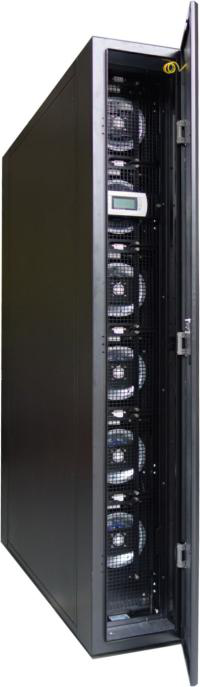

列間空調

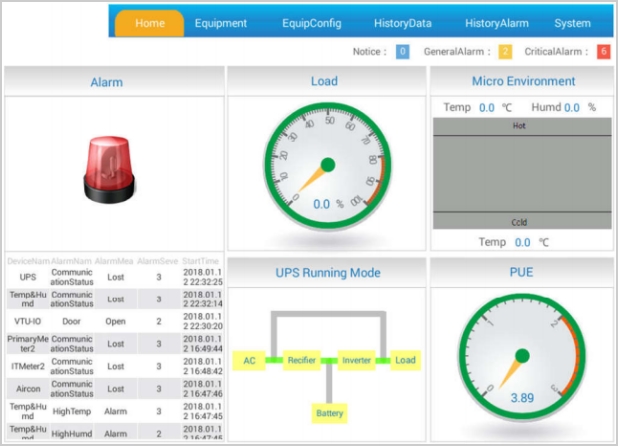

5. 動環監控系統















四、客戶價值

1. 節約總投資

n 可直接安裝在樓宇水泥地面上,無需架空地板,無需專用機房即插即用、設備集成調試簡化、IT運維人員投入節約;

封閉式架構,產品運行更加節能,PUE<1.5,電費比原有分散建設方案低30%以上;

n 使用機架式制冷單元,水平送風且靠近熱源,送風距離大大縮短,從而減少了距離導致的氣流壓力損失和冷空氣的泄漏損失,提高了冷量的利用效率;

2. 一體化運維與監控,保障業務連續性

自帶完整的動環監控系統,可以遠程訪問,實時瀏覽,告警以及建設內部集中管理平臺。隨時了解設備運行狀態;

可通過多種傳感器、實現對機房?jì)雀鞴δ苣K的不間斷監控,監控功能包括供配電監測、UPS監測、空調設備監測、微環境溫度監測、機房漏水監測、報警功能、遠程管理等;

監控系統支持web訪問,輕松實現遠程監控和管理各功能模塊。

一體化設備,維護服務職責界面歸一,更利于保障設備運行連續性;

3. 工程方案產品化,提升運營可靠性

把原來的各個專業化的子系統,UPS供配電、空調制冷、機柜結構、監控等無縫整合成一體化產品,在工廠生產并測試和調試,現場工程與調試工作量大大減少;去工程化設計使得數據中心建設設備化、快速化、個性化成為可能;

n 專業研發工程師設計和匹配,并經過嚴謹的開發流程驗證,確保產品化的可靠性;

n 模塊化設計,可以按需建設,分步實施,并且可以根據需求,按照不同負荷和不同應用獨立設計、獨立運行,有效降低了機房的復雜性,降低了建設和運營成本。依據機房尺寸和單柜功耗,可靈活選擇配置,滿足擴容要求;

4. 快速部署和整體設備搬遷,加快業務上線效率

一體化設備,工廠集成,便于業務快速上線,1天可以完成安裝;

n 一體化設備,全封閉系統,即插即用,網點與分行業務搬遷更為方便;

n 支持按需建設,后期擴容時,模塊化機房與輔助設施均可按模塊的形式進行擴展;

適配多種IT設備,IT機柜內靈活安裝服務器、存儲、網絡(luò )設備;

5. 產品標準化,簡化部署和管理復雜度

n 標準化產品,針對各級網點和支行定義標準化方案,便于試點成熟后的批量復制;

n 產品標準化之后,管理流程,產品備件,技能培訓,服務安裝等都可以簡化,便于管理和量化;





























五、產品技術參數

型號

TTM-03N

TTM-03W

TTM-06E

TTM-06T

TTM-06F

TTM-10S

定制

Unit















可用空間-U

18

19

26

29

35

35

定制

冗余

N

N

N

N

N

N

N/N+1/2N

寬度 -mm

600

600

600

600

900

900

600/800

深度 -mm

1000

1000

1400

1400

1400

1400

1000/1100

/1200/1400

高度 -mm

1200

1590

2000

2000

2000

2000

2600最大

重量 -kg

152

190

330

374

521

525

定制

輸入電源

230V/1P/50-60Hz

230V/1P/50-60Hz

230V/1P/50-60Hz

230V/1P/50-60Hz

230V/1P/50-60Hz

230V/1P/50-60Hz

定制

電源系統















UPS -kVA

3

3

6

6

6

10

3/6/10/20/30

安裝類型

機架式

機架式

機架式

機架式

機架式

機架式

機架式

標配電池

12V/9AH 6Pcs

12V/9AH 6Pcs

12V/9AH 16Pcs

12V/9AH 16Pcs

12V/9AH 16Pcs

12V/9AH 16Pcs

200Ah 最大

PDU

普通8口

普通8口

普通16口

普通16口

普通16口

普通16口

普通/智能

制冷系統















制冷類型

通風型

一體式空調型

一體式空調型

分體式空調型

分體式空調型

分體式空調型

一體/分體

安裝類型

頂裝

頂裝

頂裝

機架式

行級

行級

頂裝/機架/行級

制冷量-kW

2.0

2.5

3.5

3.9

5.6

7.6

40.9 最大

緊急通風

監控系統















功能

觸摸屏

觸摸屏

觸摸屏

觸摸屏

觸摸屏

觸摸屏

觸摸屏

溫濕度

溫濕度

溫濕度

溫濕度

溫濕度

溫濕度

溫濕度

UPS管理

UPS管理

UPS管理

UPS管理

UPS管理

UPS管理

UPS管理

-

空調管理

空調管理

空調管理

空調管理

空調管理

空調管理

煙感

煙感

煙感

煙感

煙感

煙感

煙感

-

漏水

漏水

漏水

漏水

漏水

漏水

開門狀態

開門狀態

開門狀態

開門狀態

開門狀態

開門狀態

開門狀態
